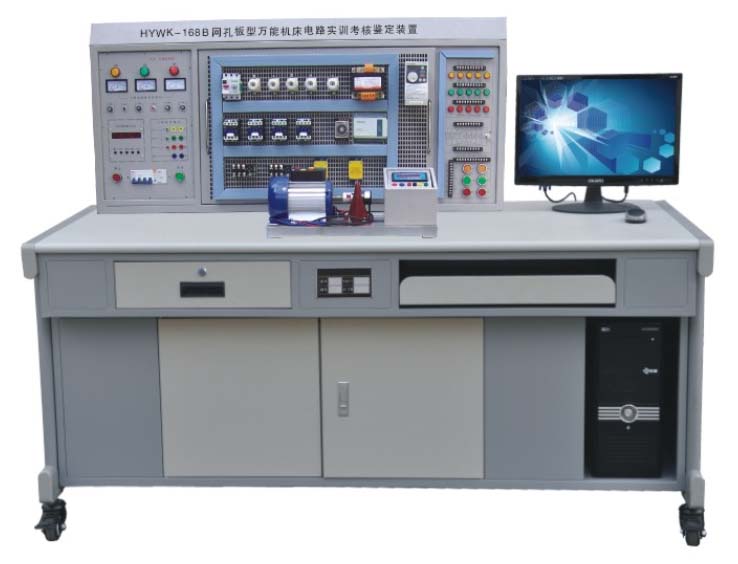

HYWK-168B型萬能機床電路實訓考核鑒定裝置
一、概述
萬能機床電路實訓考核裝置主要由實訓屏、網孔板、實訓元器件、實訓桌組成。結構合理、外觀新穎，元器件在網孔板上合理安裝、線路的合理布局，全部由學生自行完成，接近工業現場，有效培養學生實際操作技能。所配置的元器件能完成 “ 工廠電氣控制 ” 、 “ 電機拖動 ” 、 “ 控制線路與技能訓練 ” 、 “ 常用機床控制線路 ” 、 “PLC 綜合實訓 ” 、 “ 變頻調速 ” 等課程的實訓與考核，增加元器件能擴展 “ 電工技能實訓 ” 、 “ 電工儀表與測量 ” 等課程的實訓，其適合大中專院校、職校、技校實驗室的新建、擴建或?qū)嶒?yàn)室的更新?lián)Q代，也可作為電工考核的考核設備。
二、特點
1 、電氣控制線路元件裝在網孔板上，實訓內容豐富，操作方便、機動靈活、易擴展功能或開發新的實訓項目。
2 、操作臺只需三相四線的交流電源即可投入使用，占地面積小，實訓器材集中在儲存柜內，易管理、規劃化程度高。
3 、安全性高，實訓屏上除了安裝電壓型、電流型漏電保護裝置外， 380V 交流電壓輸出處還設有單片機全程監控的一套過流保護裝置，相間、線間直接短路或過載，電流超過設定值，系統即告警并切斷總電源，確保設備安全。
4 、實訓屏上裝配實訓管理器，可設定實訓或考核時間，記錄實訓、考核誤操作次數，使學訓考核有一個統一的標準。
三、技術性能
1 、輸入電源：三相四線～ 380V±10% 50Hz
2 、溫度： -5℃ ～ + 40℃ ，相對濕度＜ 85% （ 25℃ ）
3 、裝置容量：＜ 1.5KVA
4 、外形尺寸： 1600mm × 750mm × 1350mm
四、裝置的配備及功能
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板
1 、主控功能板
（ 1 ） 三相四線電源輸入，通過漏電保護器接通總開關 , 由接觸器通過啟動、停止按鈕進行操作；
（ 2 ） 設有 450V 指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。
（ 3 ）三相四線電源輸出，具有單片機機全程監控相間、線間過載或短路自動切斷總電源。
（ 4 ）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；此外還能自動記錄由于接線或操作錯誤所造成的告警總次數 , 為學生實訓技能的考核提供一個統一的標準。
2 、輔助器件安裝屏
（ 1 ）紅、黃、綠信號燈各 5 只
（ 2 ）大功率降壓電阻 75Ω/75W 3 只，能耗制動電阻 10Ω/25W 1 只
（ 3 ）控制按鈕 6 只
（ 4 ）整流二極管 IN5408 4 只
（ 5 ）單相開關 1 只
（二）網孔板 1 塊，元器件在其上合理布局，正確走線完成實訓考核項目。
（三）基本器材配備
20 、雙速異步電動機 1 臺
21 、三相鼠籠式異步電動機（ Y ） 1 臺
22 、三相鼠籠式異步電動機（ △ ） 1 臺
23 、三相鼠籠式異步電動機（ Y/△ ） 1 臺
24 、工具一套：萬用表 1 只、螺絲刀 1 把、尖嘴鉗 1 把、剝線鉗 1 把、電工刀 1 把、電筆 1 支、卷尺 1 只、鋼鋸架 1 把、手電鉆 1 把。
25 、變頻器 1 臺：配置三菱 FR-S520 變頻器，帶有 RS485 通訊接口及 BOP 操作面板。
26 、 PLC 可編程控制器主機 1 臺：提供三菱 FX1N-24mR-001 型主機及 SC-09 編程電纜。
27 、穩壓電源及恒流源控制箱 1 臺。
28 、工控組態軟件一套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、教學效果好的組態棒圖，并進行實訓動態跟蹤教學。
29 、 PLC 仿真實訓軟件一套
（ 1 ）通過 PLASH 虛擬環境實時顯示 PLC 的運行狀態
（ 2 ）可以實現 PLC 虛擬接線，并對接線進行錯誤檢查
（ 3 ） PLC 編程訓練、 PLC 程序編寫測試等功能
（ 4 ）實現 PLC 運行模擬，對錯誤程序進行檢查
30 、電機導軌及光碼盤測速系統：
含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌 1 幅。
（四）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。
五、實訓項目
（一）機床電氣控制
1 . 三相異步電動機直接啟動控制
2 . 三相異步電動機接觸器點動控制線路
3 . 三相異步電動機接觸器自鎖控制線路
4 . Y/△Y 啟動自動控制線路
5 . 用倒順開關三相異步電動機正反轉控制
6 . 接觸器聯鎖的正反轉控制線路
7 . 按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
8 . 雙速電動機的切換運行控制線路
9 . 雙重聯鎖的三相異步電動機正反轉控制線路
10 . 電動葫蘆電氣控制線路 11 . C6140 普通車床電氣控制線路
12 . C650-2 普通車床電氣控制線路
13 . M7120 平面磨床電氣控制線路
14 . M7130K 平面磨床電氣控制線路
15 . M 1432A 萬能外圓磨床電氣控制線路
16 . X62W 型萬能銑床電氣控制線路
17 . Z3050 搖臂鉆床電氣控制線路
18 . Z3040B 搖臂鉆床電氣控制線路
19 . Z35 搖臂鉆床電氣控制線路
20 . T68 臥式鏜床電氣控制線路
（二） PLC 綜合實訓
1 .PLC 認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程、下載等）
2.PLC 仿真實訓
3. PLC 控制的三相異步電動機正反轉控制
4. PLC 控制的三相異步電動機 Y/△ 啟動控制
5. PLC 控制的三相異步電動機降壓啟動控制
6 . PLC 控制的三相異步電動機能耗制動控制
7 . PLC 控制的三相異步電動機自鎖運行控制
（三）基于 PLC 變頻器的電機拖動與控制實訓
1 . 變頻器功能參數設置與操作
2 . 變頻器報警與保護功能
3 . 多段速度選擇變頻調速
4 . 外部端子點動控制
5 . 控制電機運行時間操作
6 . 瞬間停電變頻器參數設定
7 . 控制電機正反轉運行控制
8 . 外部電壓變頻調速
9 . 三相異步電動機的變頻開環調速
（四） PLC 、變頻器的電機拖動與控制實訓
1 . 基于 PLC 通訊方式的多段速選擇變頻調速
2 . 基于 PLC 通訊方式的變頻器開環調速
3 . 基于 PLC 通訊方式的變頻器閉環調速
|
